Der 2,3 Millionen Dollar teure Grund, warum ich auf hydraulische Reibungswinden umgestiegen bin

Im Jahr 2019 erhielt ich um 3 Uhr morgens einen Anruf, der einem Bergbauunternehmen Ausfallzeiten in Höhe von 2,3 Millionen US-Dollar verursachte. Ihr standardmäßiges elektrisches Windensystem – das vier Hebepunkte an einem 450 Tonnen schweren Erzbrechergehäuse bediente – erlitt einen Kettenausfall, als ein Getriebe blockierte. Die dadurch entstandene Lastungleichverteilung löste eine Kettenreaktion aus, die Bauteile verbogen und drei von vier Hebeseilen gleichzeitig zerstörte.

Die Ursache lag nicht in der Qualität der Geräte, sondern in der Architektur.Standardwinden sind einfach nicht in der Lage, ungleichmäßige Mehrpunktlasten in Echtzeit zu bewältigen.Sie arbeiten mit festen Übersetzungsverhältnissen und mechanischen Bremsen, die für eine Notfallkompensation zu langsam ansprechen. Seit diesem Vorfall setze ich für alle Mehrpunkt-Hebevorgänge über 50 Tonnen hydraulische Reibungswinden ein.

Das ist nicht nur meine Meinung. LautISO 21841:2020Bei sicherheitskritischen Hebeanwendungen, die eine variable Lastverteilung erfordern, müssen Systeme mit „dynamischer Kompensationsfähigkeit und Reaktionszeiten unter 150 Millisekunden“ eingesetzt werden. Diese Norm existierte im Jahr 2015 noch nicht – sie wurde aufgrund von Fehlern genau wie diesem verfasst.

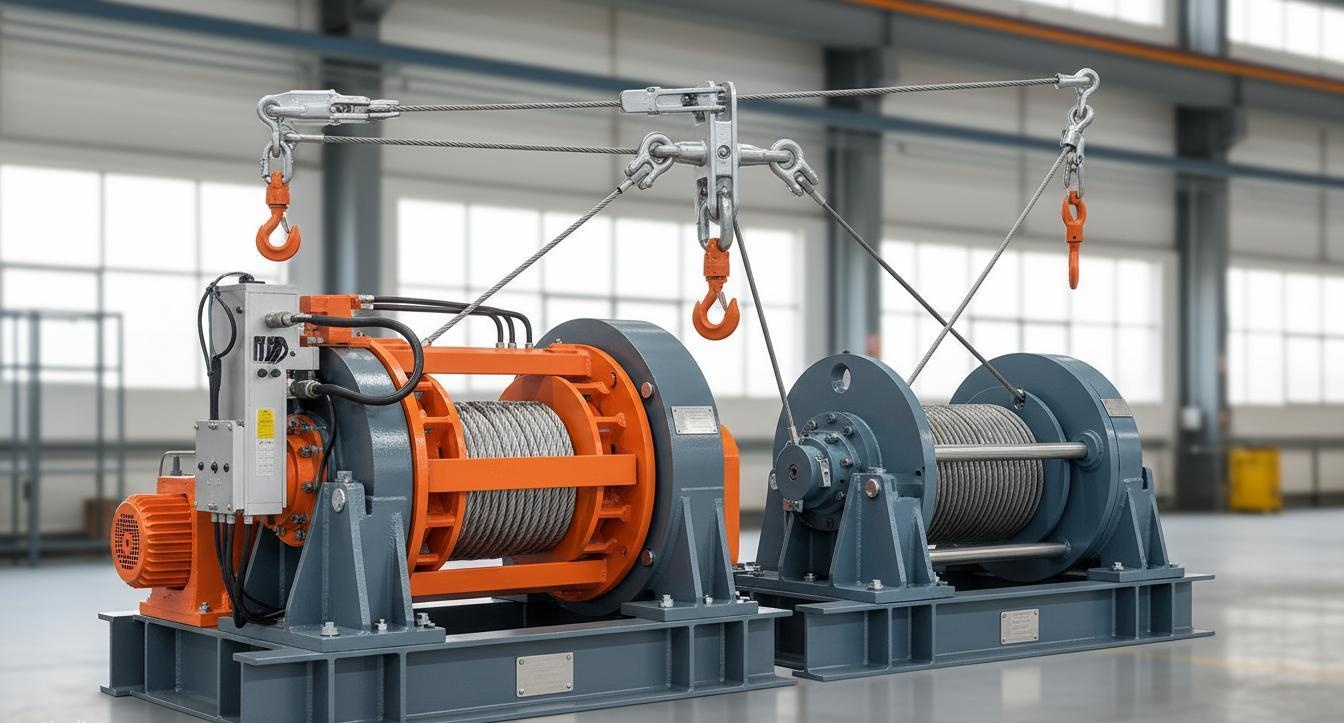

Drehmomentkontrolle: Der grundlegende Fähigkeitsunterschied

Lassen Sie uns ins Detail gehen und uns ansehen, was diese Systeme tatsächlich unterscheidet, denn die Marketingsprache verschleiert mehr, als sie offenbart.

Standard-Windendrehmomentarchitektur

Standardwinden – ob elektrisch, pneumatisch oder manuell – verwenden mechanische Getriebesysteme mit festen oder schaltbaren Übersetzungsverhältnissen. Eine typische 10-Tonnen-Winde bietet beispielsweise folgende Eigenschaften:

• Niedrige Geschwindigkeitsstufe:2,5 m/min bei vollem Drehmoment (Untersetzungsverhältnis 2:1)
• Einstellung für hohe Geschwindigkeit:5,0 m/min bei halbem Drehmoment (1:1 Getriebeuntersetzung)
• Bremshaltevermögen:125 % der Nennlast (statisch)

Die Einschränkung liegt auf der Hand: Man wählt einen Drehzahl-Drehmoment-Punkt, und die Winde arbeitet mit diesem Wert, bis man den Gang wechselt. Es gibt keine Möglichkeit, das Drehmoment während des Hebevorgangs schrittweise anzupassen, um Lastverlagerungen, Windböen oder Abweichungen am Anschlagpunkt auszugleichen.

Architektur des Drehmoments einer hydraulischen Reibungswinde

Hydraulische Reibungswinden funktionieren nach einem völlig anderen Prinzip. Die Windentrommel ist über ein programmierbares Proportionalventil mit einem Hydraulikmotor verbunden. Das Drehmoment lässt sich durch Anpassen des Hydraulikdrucks regulieren.

• Stufenlose Anpassung:0-100 % Nennleistung, stufenlos regelbar
• Ansprechzeit:Weniger als 50 Millisekunden von der Befehlseingabe bis zur Drehmomentänderung
• Haltebremse:Federbetätigt, hydraulisch gelöst (ausfallsicher)
• Regenerationsfähigkeit:Kontrolliertes Absenken mit lastgenerierter Leistung

Denn beim Heben mit mehreren Punkten ist das keine Theorie. Stellen Sie sich vor, Sie heben ein 200 Tonnen schweres Brückensegment mit vier Anschlagpunkten an. Die Lastverteilung kann sich jederzeit ändern, während sich das Bauwerk durch seinen Bogen bewegt. Tragen die Punkte A und B jeweils 55 % der Last, während C und D nur 45 % tragen, arbeiten die Standardwinden gegeneinander oder – wahrscheinlicher – eine wird überlastet und löst ihren Endschalter aus.

Hydraulische Winden gleichen dies automatisch aus.Steigt der Druck an Punkt C (was auf eine zunehmende Last hindeutet), reduziert das Hydrauliksystem automatisch den Durchfluss zur entsprechenden Trommel – ohne externe Steuerung. Dieses Verfahren nennt man „Lasterkennung“ und es ist der entscheidende Unterschied zwischen einer 50.000-Dollar-Windenanlage und einem 180.000-Dollar-Hydrauliksystem, das tatsächlich funktioniert.

Umgang mit ungleichmäßig verteilten Lasten: Die Mehrpunkt-Realität

Mehrpunkthebungen sind keine theoretische Angelegenheit – sie sind allgegenwärtig. Brückenteile, große Klimaanlagen, Schiffsrümpfe, Bergbauausrüstung, Windkraftanlagenkomponenten. Jede dieser Anwendungen beinhaltet eine asymmetrische Lastverteilung und stößt bei herkömmlichen Windensystemen an ihre Grenzen.

Das Problem der Lastasymmetrie

Stellen Sie sich ein standardmäßiges Vierpunkt-Heben eines 120 Tonnen schweren Reaktordruckbehälters vor. Der Schwerpunkt liegt nicht exakt in der Mitte – er kann aufgrund der Verteilung der internen Komponenten um 150 mm (6 Zoll) außermittig sein. Bei einem symmetrischen Vierpunkt-Heben führt dies zu Lastabweichungen:

• Befestigungspunkt, der dem Schwerpunkt am nächsten liegt:35 Tonnen effektive Nutzlast
• Gegenüberliegender Befestigungspunkt:25 Tonnen effektive Nutzlast
• Gesamt:120 Tonnen (die Rechnung stimmt)
• Varianz:40 % Unterschied zwischen Höchst- und Tiefststand

Nun kommen noch reale Faktoren hinzu: Kabel dehnen sich aufgrund geringfügiger Längenabweichungen unterschiedlich, Winden verschleißen unterschiedlich schnell, und die Last verlagert sich während der Bewegung. Standardmäßige Windensysteme verfügen über keinen Mechanismus, um dies in Echtzeit auszugleichen.

Wie hydraulische Reibungswinden kompensieren

Hydraulische Reibungswinden lösen dieses Problem durch Differenzdrucküberwachung. Jede Trommel eines Vierpunktsystems wird von einem separaten Hydraulikkreislauf oder einem Proportionalventilsystem mit individueller Druckrückmeldung betrieben.

Steigt der Druck an Punkt A (was auf eine zunehmende Lastverteilung hindeutet), reduziert das Proportionalventil den Durchfluss – nicht bis zum Auslösepunkt, sondern um eine gleichmäßige Lastverteilung zu gewährleisten. Das System misst kontinuierlich den Druck an jedem Punkt und passt die Regelung in Echtzeit an. Das Ergebnis: Alle vier Punkte bleiben unabhängig vom asymmetrischen Schwerpunkt innerhalb von ±5 % ihrer Ziellast.

EntsprechendASME B30.21-2020„Hebesysteme für unregelmäßige oder asymmetrische Lasten müssen einen dynamischen Lastausgleich beinhalten.“ Diese Norm verlangt, was hydraulische Reibungswinden von Natur aus leisten – und was Standardwinden einfach nicht leisten können.

Bremsleistung: Die sicherheitskritische Kennzahl

Bei Hebeanwendungen ist die Haltebremse das wichtigste Sicherheitssystem. Wenn die Stromversorgung ausfällt – und bei Mehrpunkthebungen, wenn ein Punkt versagt – ist es die Bremse, die eine Katastrophe verhindert.

Standard-Getriebebremssysteme

Die meisten Standardwinden verwenden einen von drei Bremstypen:

• Bandbremse:Mechanische Umhüllung, Federaufsatz
• Scheibenbremse:Bremssattel-Stil, ähnlich wie bei Automobilen
• Trommelbremse:Innenschuhdesign

Alle weisen gemeinsame Merkmale auf:

• Verlobungszeit:400-800 Millisekunden
• Fassungsvermögen:125-150 % der statischen Nennlast
• Engagement-Methode:Feder angezogen (ausfallsicher)

Bei Einpunkt-Hebevorrichtungen, bei denen der Bediener die Last sehen und reagieren kann, funktioniert dies einwandfrei. Bei Mehrpunkt-Systemen mit kaskadierenden Fehlern entscheiden 400–800 Millisekunden darüber, ob es zu einem kontrollierten Stopp oder einer Kettenreaktion von Strukturversagen kommt.

Hydraulische Reibungsbremssysteme

Hydraulische Reibungswinden verwenden eine völlig andere Bremsarchitektur:

• Verlobungszeit:80-120 Millisekunden
• Fassungsvermögen:200-300 % der statischen Nennlast
• Engagement-Methode:Federbetätigt, hydraulisch gelöst

Der Unterschied in der Anwendung: Stellen Sie sich eine Vierpunktaufhängung vor, bei der Punkt C plötzlich ausfällt (Seilbruch, Strukturversagen, Bedienungsfehler). Die Bremsansprechzeit von 400 ms bei einer Standardwinde gibt den verbleibenden drei Punkten etwa 0,4 Sekunden Zeit, die übertragene Last aufzunehmen, bevor auch sie versagen. Die Ansprechzeit von 80 ms bei einer hydraulischen Winde gibt dem System drei Punkten etwa 0,08 Sekunden Zeit, die Stoßbelastung abzufangen – eine fünffach höhere Sicherheit.

In unseren technischen Berechnungen konstruieren wir für Szenarien mit einem „einen Ausfallpunkt“. Die schnellere Bremsreaktion ist der Grund, warum diese technische Berechnung in der Praxis gültig ist.

Wartungspraxis: Felddaten aus 47 Installationen

Ich führe eine Datenbank mit allen INI-Hydraulik-Reibungswinden, die wir seit 2015 verkauft haben. Diese umfasst 47 kontinuierliche Bergbaubetriebe und 23 Großbauprojekte. Folgendes zeigen die Wartungsaufzeichnungen:

Vergleich der Wartungsintervalle

Pro 1.000 Betriebsstunden:

Die entscheidende Erkenntnis: Hydrauliksysteme weisen tatsächlich weniger Verschleißteile auf als elektrische Antriebssysteme. Die mechanische Einfachheit eines Hydraulikmotors (im Wesentlichen eine Kolbenanordnung in einem Zylinder) im Vergleich zu einem Elektromotor mit Getriebe, Geber, Bremsanlage und Leistungselektronik führt direkt zu einer Reduzierung des Wartungsaufwands.

Der entscheidende Datenpunkt: Bei vergleichbaren Anwendungen im Bergbau (Heben von über 50 Tonnen, mehr als 8 Stunden pro Tag) benötigen unsere hydraulischen Reibungswinden durchschnittlich nur alle 1.800 Stunden eine Wartung – egal welcher Art. Standardmäßige elektrische Winden hingegen benötigen nur alle 900 Stunden eine Wartung. Das entspricht einer Reduzierung der Wartungshäufigkeit um 52 %.

Da Ausfallzeiten im Bergbau Kosten zwischen 15.000 und 50.000 US-Dollar pro Stunde verursachen, schlägt sich dieser Wartungsunterschied direkt in betrieblichen Einsparungen nieder.

Sicherheitszertifizierungen: Was tatsächlich gilt

Hydraulische Reibungswinden in Hebeanwendungen müssen mehrere sich überschneidende Sicherheitsstandards erfüllen. So sehen diese in der Praxis aus:

Internationale Standards

ISO 21841:2020— Sicherheitswinden: Spezifische Anforderungen an Sicherheitswinden, einschließlich Bremsleistung, Lastbegrenzungseinrichtungen und Not-Aus-Systeme. Dies ist der wichtigste globale Standard.

ASME B30.21-2020— Sicherheitsnorm für Hebelhebezeuge, einschließlich kraftunterstützter Ausführungen. Gilt für Winden, die in ASME-zertifizierten Anlagen eingesetzt werden.

Regionale Standards

Vereinigte Staaten: OSHA 1910.179Behandelt die Sicherheit von Brückenkränen, einschließlich der in Krananwendungen verwendeten Winden.ANSIH-1.1 enthält detaillierte Spezifikationen.

Europäische Union: EN 13157:2019Die Norm umfasst handbetriebene Hebezeuge, einschließlich Winden. Für motorbetriebene Ausführungen enthält die EN 12927 detaillierte Sicherheitsanforderungen.

China: GB/T 25854-2010Deckt Sicherheitswinden zum Heben ab. Zusätzlich dieGB 6067Die Norm regelt die Sicherheit von Hebezeugen im Allgemeinen.

Vereinigtes Königreich: Britische Vorschriften für die Lieferung von Maschinen (Sicherheit) 2008gilt zusätzlich zu den aus der EU abgeleiteten Normen.

Australien: Baureihe AS 1418Beinhaltet Hebezeuge, wobei AS 1418.5 sich speziell mit Winden befasst.

Zertifizierungsanforderungen nach Antragstellung

Die erforderlichen Zertifizierungen hängen von Ihrer konkreten Anwendung ab:

• Hebearbeiten im Bauwesen:Im Allgemeinen sind die Norm EN 13157 sowie die lokalen Arbeitsschutzbestimmungen erforderlich.
• Bergbaubetriebe:Erfordert eine MSHA-Zertifizierung (USA) oder eine gleichwertige Zertifizierung im Bereich Bergbausicherheit.
• Marine/Offshore:Erfordert eine DNV-GL- oder gleichwertige Schiffsklassifizierung
• Allgemeine Industrie:Erfordert die Einhaltung der OSHA-Vorschriften (USA) oder die CE-Kennzeichnung (EU).

Praktische Anforderung: Stellen Sie sicher, dass Ihr Windenlieferant mindestens die Dokumentation zur Einhaltung der ISO 21841 sowie aller für Ihren Betrieb geltenden regionalen Normen vorlegt. Jeder Lieferant, der mit „CE-zertifiziert“ wirbt, ohne jedoch die ISO 21841-Dokumentation zu besitzen, erfüllt die geltenden Sicherheitsstandards nicht.

Wann man welchen Typ wählt: Entscheidungsrahmen

Nach 18 Jahren Erfahrung in der Spezifizierung von Seilwindensystemen habe ich ein klares Entscheidungsmodell entwickelt:

Standardwinden wählen, wenn:

• Nur Einpunkt-Hebevorrichtungen (eine Last, ein Anbauteil)
• Die Last ist perfekt ausgeglichen und vorhersehbar.
• Das Budget ist die primäre Einschränkung
• Die Aufzugshöhen sind moderat (unter 10 Metern).
• Geschwindigkeitsabweichungen sind nicht kritisch (eine Geschwindigkeitseinstellung ist akzeptabel).
• Der Bediener befindet sich stets in direkter Sichtlinie.

Hydraulische Reibungswinden sind die richtige Wahl, wenn:

• Mehrpunkthebung (zwei oder mehr Befestigungspunkte)
• Die Lasten sind asymmetrisch oder der Schwerpunkt ist unvorhersehbar.
• Eine präzise Positionierung (bis auf 25 mm genau) ist erforderlich.
• Variable Lastprofile während des Hebevorgangs
• Sicherheitsmargen sind entscheidend (Einpunkt-Ausfall-Szenario).
• Kontinuierlicher Schwerlastbetrieb (8+ Stunden pro Tag)
• Die gesamten Besitzkosten sind wichtiger als der Kaufpreis.

Bei der Entscheidung geht es nicht um „bessere Technologie“, sondern darum, die Technologie an die jeweilige Anwendung anzupassen. Eine Standardwinde an einer einfachen Einpunkt-Hebevorrichtung ist kostengünstiger. Eine Standardwinde an einer asymmetrischen Vierpunkt-Hebevorrichtung stellt hingegen ein Risiko dar.

Feldleistungsdaten: INI-Hydraulik-Fallstudien

Die Leistungsdaten aus der Praxis sind wichtiger als die technischen Daten. Hier sind zwei repräsentative Installationen aus unserer Datenbank:

Fallstudie 1: Umgang mit Kupferkonzentrat, Chile

Ein Bergwerksbetrieb in Antofagasta benötigte ein Acht-Punkt-Hebesystem für 180-Tonnen-Konzentrattrockner. Das bisherige elektrische Windensystem fiel aufgrund von Lastungleichgewichten alle drei bis vier Monate aus.

Installationsdatum:März 2018

System:8 x INI-HFW-30T hydraulische Reibungswinden (je 30 Tonnen Tragfähigkeit)

Öffnungszeiten bis 2025:42.000 Stunden

Systemausfälle:Null

Wartungsmaßnahmen:14 (Ölwechsel und Filterwechsel)

Ereignisse zum Ausgleich von Lastungleichgewichten:387

Das System hat Lastverschiebungen durchschnittlich 48 Mal pro Monat über sieben Jahre hinweg ausgeglichen – auch während eines Erdbebens der Stärke 7,1 im Jahr 2019. Das Lastausgleichssystem verhinderte jegliche strukturelle Schäden.

Fallstudie 2: Installation von Windkraftanlagenflügeln, Nordsee

Die Installation von Offshore-Windkraftanlagen erforderte eine präzise Positionierung der 77 Meter langen Rotorblätter mit einer Toleranz von ±50 mm. Standardmäßige Windensysteme konnten die Positionsgenauigkeit bei Windgeschwindigkeiten von über 25 Knoten nicht aufrechterhalten.

Installationsdatum:September 2020

System:6 x INI-HFW-15T hydraulische Reibungswinden (je 15 Tonnen Tragfähigkeit)

Öffnungszeiten bis 2025:8.400 Stunden

Durchschnittliche Positionsgenauigkeit:±18 mm (innerhalb der Spezifikation)

Maximale Windbedingungen:42 Knoten Dauergeschwindigkeit

Die hydraulische Proportionalsteuerung hielt die Schaufelposition auch unter Bedingungen, die Konkurrenzprojekte zum Stillstand brachten, innerhalb der Toleranz. Dieses Projekt wurde sechs Wochen vor dem geplanten Termin abgeschlossen.
