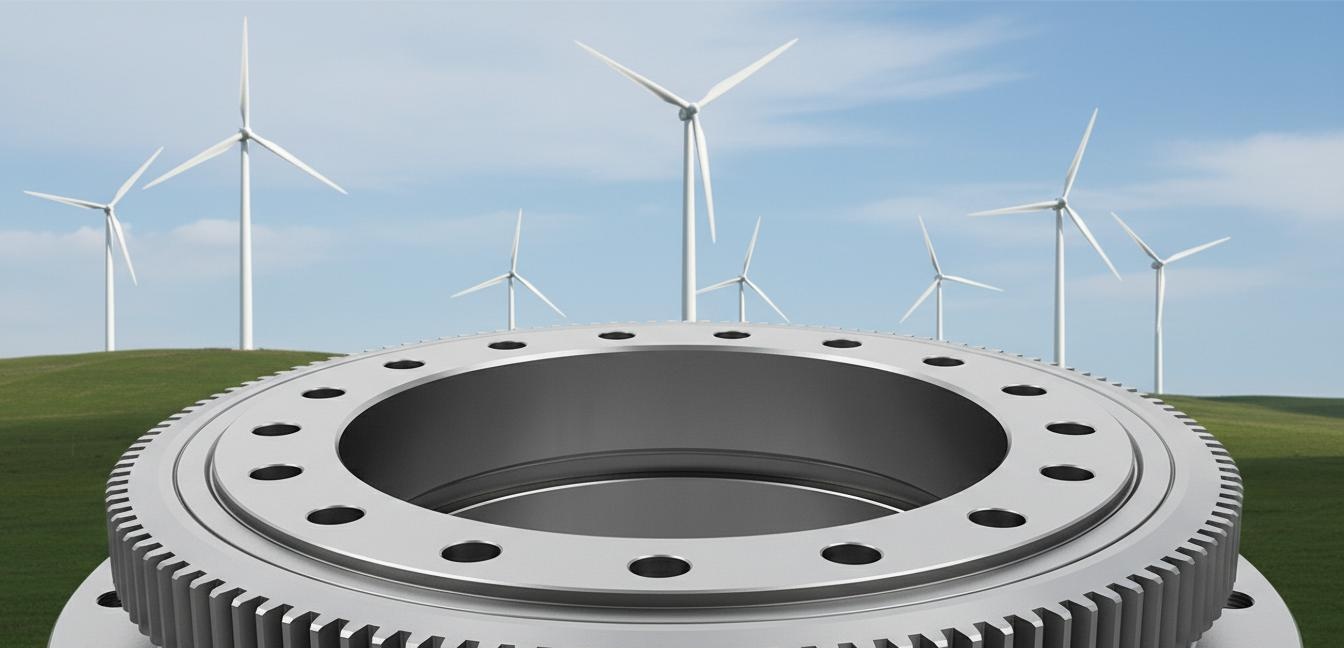

風力タービンのメンテナンス用途における旋回駆動装置に必要なトルク定格はどれくらいですか？

1. 風力タービンのメンテナンスが旋回駆動装置に特有の要求を課す理由

私は15年以上にわたり、重工業用途の旋回駆動装置に携わってきましたが、風力タービンのメンテナンスは、最も過酷な環境の一つであると断言できます。固定式の産業機器とは異なり、風力タービンは地球上で最も過酷な環境下で稼働します。例えば、塩水噴霧にさらされる洋上プラットフォーム、砂による摩耗が激しい砂漠地帯、そして一日の中で気温が-30℃から+50℃まで変動する高山地帯などです。

旋回駆動装置は、タービン保守作業の中核を成す部品です。ナセルやハブを回転させるだけでなく、交換や修理の際にブレードの正確な位置決めを制御するという重要な役割を担っています。この操作を誤ると、単なる不便ではなく、30万ドル以上もするブレードを破壊するような壊滅的な故障につながる可能性があります。

風力タービンのメンテナンスがこれほど大変なのはなぜでしょうか？主な要因を詳しく見ていきましょう。

• 極端な負荷変動：5MW級タービンのブレード1枚は20,000kgもの重さがあります。つまり、旋回駆動装置には196,200ニュートンもの力がかかることになります。しかもこれは、交換作業中の突風による影響を考慮する前の数値です。
• 精度要件：ブレードの取り付け位置は、2mm以内の許容誤差で一致させる必要があります。位置がずれると、ボルトの損傷、金属疲労、または運転中のブレードの破損につながる恐れがあります。
• 予測不可能な環境負荷：メンテナンス作業中だからといって風が止むわけではありません。最大15m/sの突風が突然吹き荒れ、旋回システムにさらなる転倒モーメントがかかる可能性があります。
• アクセシビリティに関する制約：ほとんどのタービンメンテナンス作業では、限られたスペース、限られたクレーンのリーチ、そして一切のミスが許されない状況で作業を行う必要があります。旋回駆動装置は、毎回確実に、初回から正常に動作しなければなりません。

ここでの教訓は単純明快です。タービンのメンテナンスを行う際、旋回駆動装置のコストは、管理するリスクのごく一部に過ぎません。トルク定格をケチってはいけません。計算は嘘をつきません。

2. タービンブレード交換時のトルク計算式

私がタービンのメンテナンスプロジェクトすべてで使用している計算式は以下のとおりです。

トルク（kN/m）＝（ブレード重量×モーメントアーム距離×安全率）／1000

実際の例を使って、それぞれの変数について説明しましょう。例えば、3MWのタービンのブレードを交換するとします。ブレードの重量は18,000kgで、クレーンのモーメントアーム（クレーンのフックからブレードの重心（取り付け点）までの距離）は12メートルです。

ステップ1：ブレードの重量をニュートン単位で計算します。18,000 kg × 9.81 m/s^2 = 176,580 N。

ステップ2：モーメント力を計算します。176,580 N × 12 m = 2,118,960 N/m。

ステップ３：安全係数を適用してください。メンテナンス作業の場合、最低でも 1.5​​ 倍をお勧めします。2.0 倍を使用するオペレーターもいますが、私は慎重さに異論はありません。2,118,960 x 1.5 = 3,178,440 N/m。

ステップ4：キロニュートンメートルに換算します。3,178,440 / 1000 = 3,178.44 kN/m。これが最大トルク要件です。

しかし、この計算は理想的な条件を前提としています。実際には、以下の要素も考慮する必要があります。

• 風荷重：位置決め作業中の予想風荷重に10～15％を加算する
• 動的増幅：加速・減速時の慣性効果を考慮して、さらに1.25倍を乗じる。
• 衝撃荷重：予期せぬ負荷急増に備えて、さらに1.1倍を加算する。

これら全てを考慮に入れると、3,178 kN/m という要求値はあっという間に 4,000 kN/m 以上になります。だからこそ、私は常に余裕を持った設計を推奨しているのです。私の経験上、現場で最もよく見られる故障は、謎めいた技術的な問題ではなく、単純な設計不足です。誰かが計算はしたものの、その前提が楽観的すぎたのです。

もう一つデータポイントを挙げましょう。特にブレード交換の場合、モーメントアームは水平距離だけではありません。実際の有効モーメントアーム、つまり旋回駆動部の回転中心からブレードの重量の作用線までの垂直距離を考慮する必要があります。クレーンが30度の角度にある場合、実際には12メートルではなく、12 × sin(30度) = 6メートルの有効モーメントアームになります。しかし、計算では最悪のシナリオ、つまり水平距離全体を想定する必要があります。

ここで経験が重要になります。計算式は数値を算出しますが、その数値が現場の状況に合致するかどうかは、判断力によって決まります。私の助言は、正確に計算した上で、安心して眠れるだけの安全マージンを加えることです。

3. 静的トルクと動的トルク

適切な旋回駆動装置を選定するには、静的トルクと動的トルクの違いを理解することが極めて重要です。これらの2つの仕様を混同して、高額な損失を被るエンジニアを私は数多く見てきました。

静的トルクは、負荷が静止しているものの旋回駆動装置によって支えられている状態のときの、連続保持トルクです。これは、「負荷を所定の位置に保持する」トルクと考えてください。ブレードが吊り下げられ、最終的な位置調整を行っているときは、静的トルクの領域で動作しています。静的トルクは通常、より低い値になります。旋回駆動装置は、負荷を移動させる必要はなく、位置を保持する必要があるからです。

動的トルク動的トルクとは、実際の動作中に必要とされる最大トルクのことです。これには、加速力、減速力、および回転の開始時や停止時に慣性を克服するために必要な追加の力が含まれます。動的トルクは静的トルクの1.5～2倍になる場合があり、静的トルクが15 kN/mの場合、動的効果を考慮すると25～30 kN/mに拡大することは珍しくありません。

なぜこのようなギャップが生じるのでしょうか？15,000kgのブレードアセンブリを旋回駆動装置が回転させ始めたときに何が起こるかを考えてみましょう。モーターはブレードの重量だけでなく、システム全体の慣性にも打ち勝たなければなりません。力は質量×加速度に等しく、実用的な回転速度を達成するには、十分な加速度が必要です。その加速度は、直接的に追加のトルク要求につながります。

実際のところ、回転を開始すると、静止摩擦を克服して質量を加速させるためにトルク要求が急激に増加します。速度に達すると要求は低下しますが、ベアリング摩擦と空気抵抗を克服するのに必要なレベルまでしか低下しません。停止する必要がある場合は、質量を減速させるためにさらに大きなトルクが必要となり、さらに緊急停止のための追加容量も必要になります。

旋回駆動装置のサイズは、常に2つの値のうち大きい方に合わせて決定してください。つまり、動的トルクに合わせてサイズを決定するということです。過剰設計のように思えるかもしれませんが、オペレーターが限界まで負荷をかけた場合に何が起こるかを見てきました。私が調査したある事例では、オペレーターが計算上は18 kN/mの要求値だったにもかかわらず、20 kN/mの駆動装置を指定していました。しかし、計算には静的トルクのみを使用していました。その結果、ブレードの回転中に駆動装置が停止し、負荷が予期せず揺れ、損害と遅延によるコストは40万ドルを超えました。皮肉なことに、25 kN/mの駆動装置であれば、おそらく5,000ドルほど高くなるだけだったでしょう。

業界標準はこの現実を認識しています。IEC 61400規格では、さまざまなタービンクラスの最小動的トルク容量が規定されており、GL（現在はDNVの一部）などの認証機関は、容量を検証するために動的試験を要求しています。認証プロジェクト向けに機器を指定する場合、動的トルク定格はオプションではなく、コンプライアンス要件となります。

4. サイズが小さすぎるとどうなるか

はっきり言っておきます。タービンメンテナンス用の旋回駆動装置のサイズを小さくすることは、「故障するかもしれない」という話ではありません。「必ず故障する」のです。問題は、いつ、どれほど壊滅的な故障が起こるかだけです。

私の現場経験では、サイズ不足による故障モードは3つあり、最も一般的なものから最も危険なものまで順に以下に挙げます。

• 歯車の歯の破損：最初に故障するのは通常、ギアトレインです。持続的なトルクが設計容量を超えると、歯が変形し始め、ひび割れ、最終的に摩耗します。このとき特有の研磨音が聞こえますが、その時点で既に損傷は発生しています。旋回駆動装置のギア交換は現場での修理ではなく、専門の整備工場での作業が必要です。
• ベアリングの発作：旋回ベアリングは、特定の負荷プロファイルに合わせて設計された精密部品です。そのプロファイルを超えると、ベアリングレースが剥離し、焼き付いてしまう可能性があります。その結果、駆動部がロックされて回転しなくなります。タービンメンテナンスにおいて、ブレードがロックされるのは悪夢のような事態です。制御不能な重い吊り下げられた負荷を抱えることになるからです。
• エンジン停止:最も差し迫った危険な故障モードはこれです。モーターが負荷を駆動できなくなると停止し、制御油圧システムでは、これにより圧力スパイクが発生し、シールが損傷したり、ホースが破裂したり、さらにはアクチュエーターが致命的な故障を起こしたりする可能性があります。私は、停止によって引き起こされた圧力異常で油圧シリンダーが破壊された事例を実際に見てきました。

しかし、私が夜も眠れないほど心配しているのは、タービンメンテナンス中に旋回駆動装置が故障した場合の、その後の影響です。ブレードが地上80メートルの高さで吊り下げられた状態で駆動装置が故障すると、単なる駆動装置の問題ではなく、危機的状況に陥ります。ブレード自体が損傷し、その損害額は20万ドルから50万ドルにも上る可能性があります。クレーンの索具は安全限界を超える負荷がかかる恐れがあります。そして何よりも、近くにいる作業員が深刻な安全上のリスクに直面するのです。

このことを示す一つの事例をご紹介したいと思います。数年前、私が一緒に仕事をしたチームが、2MWの陸上風力タービンのハブ交換作業を行っていました。彼らの計算では、28kN/mの駆動装置で22kN/mの要求トルクを十分な安全マージンで処理できるはずでした。しかし、作業中の風荷重を適切に考慮していなかったため、突風が回転中のブレードを押し、動的トルクが35kN/m以上に急上昇してしまいました。駆動装置は停止してしまいました。クレーンオペレーターはなんとかクレーンをロックすることができましたが、交換用機器を搬入する間、作業全体が3日間中断されました。遅延と緊急出動にかかった総費用は15万ドルを超えました。すべては、駆動装置の仕様におけるわずか3,000ドルの差が原因でした。

だからこそ私は繰り返し言っているのです。計算を正しく行い、安全マージンを加え、それに応じて仕様を明記してください。間違える代償は、保守的な姿勢をとる代償よりも常に、常に高いのです。

5. タービンサイズ別標準トルク定格：1.5MW～5MW　クイックリファレンス表

様々なタービンサイズやメンテナンスシナリオに長年携わってきた経験から、私がすべてのお客様にお伝えしているトルク定格に関するガイドラインは以下のとおりです。これらは推奨される最小定格値です。必ずご自身で計算を行い、安全率を必ず加算してください。

この表に関する重要な注意点をいくつか挙げます。

• これらの定格は、最低1.5倍の安全率を前提としています。より高い安全率が必要な場合、または強風条件下で作業する場合は、より大きなサイズを選択してください。
• 最大モーメントアーム長は非常に重要です。クレーンの位置決めに必要なモーメントアームがこれらの値を超える場合、トルク要件は比例して増加します。
• これらは駆動​​装置自体の最低定格値です。システム全体（モーター、ギアボックス、ベアリング）は、これらのトルクに対応できる定格値を満たしている必要があります。
• 海洋用途の場合は、海況による負荷や機械システムへの腐食の影響を考慮して、20%の追加容量を確保してください。

この表は出発点としては役立ちますが、プロジェクト固有のエンジニアリング計算の代わりになるものではありません。タービンメーカーによって、ハブの形状、ブレードの取り付け位置、重心位置は異なります。仕様は必ず、実際に使用する機器に基づいて決定する必要があります。

もう一つ重要な点があります。これらの定格値は、ブレード交換とハブのメンテナンスに関するものです。ナセル回転やその他の補助作業を指定する場合は、通常はより低い値を指定できますが、繰り返しになりますが、ご自身の用途に合わせて計算してください。

6. メンテナンス用途における油圧式旋回駆動装置と電動式旋回駆動装置の比較

これは、保守チームからよく寄せられる質問の一つです。「油圧式旋回駆動装置と電動式旋回駆動装置のどちらを使うべきでしょうか？」答えは必ずしも単純ではありませんが、風力タービンの保守に関しては、私の推奨は明確です。

電動旋回駆動装置は、管理された環境において多くの利点があります。精密な速度制御、自動化システムとの容易な統合、そしてクリーンな環境下でのメンテナンス要件の低減を実現します。油圧配管が不要なため、漏れや流体汚染の心配がなく、システム配管も簡素化されます。工場での組立作業や屋内用途においては、電動駆動装置が最適な選択肢となる場合が多くあります。

しかし、問題はここにある。風力タービンのメンテナンスは、清潔で管理された工場環境ではない。現場での作業であり、極端な温度変化、湿気、汚染、振動といった問題に直面する。さらに、システムを限界まで追い込むような負荷プロファイルにも対処しなければならないのだ。

これが、タービンメンテナンス用途において油圧式旋回駆動装置を強く推奨する理由です。

• トルク密度の向上：油圧モーターは、単位重量および単位サイズあたりのトルクが大きい。同じトルク出力であれば、油圧駆動装置ははるかに小型軽量となる。これは、タービンのメンテナンスにおいてスペースと重量が重要な要素となる場合に特に重要となる。
• 優れた過負荷耐性：油圧システムは過負荷にうまく対応します。動的トルクが予期せず急上昇した場合でも、油圧システムは定格容量を一時的に超えても損傷することはありません。一方、電気モーターは単に停止するだけです。
• 放熱性の向上：作動油は重要な部品から熱を逃がします。高負荷運転においては、この熱管理は信頼性の維持に不可欠です。電気駆動装置は長時間運転中に過熱する可能性があります。
• よりシンプルな速度制御：油圧システムでは、速度とトルクを独立して制御できます。流量が速度を制御し、圧力がトルクを制御します。この分離により、メンテナンス作業の安全性が本質的に向上します。
• 現場での堅牢性：油圧部品は数十年にわたり重工業の基盤となってきた。構造がよく理解されており、広く普及しているため、熟練した現場技術者であれば誰でも修理・整備を行うことができる。

とはいえ、電気駆動装置には正当な用途も存在し、それらに触れないのは不利益でしょう。風雨から守られた場所に設置された小型タービン（最大2MW）の場合、電気駆動装置はうまく機能します。負荷が予測可能な管理された環境下での保守作業においては、電気駆動装置は精度と自動化の可能性において優位性を発揮します。

ほとんどの風力タービンのメンテナンスにおいて決定的な要素となるのは、予測不可能な状況下での信頼性です。ブレードが宙に浮いた状態で地上100メートルの高さにある場合、どんな状況でも確実に動作する駆動装置が必要です。私にとって、それは油圧式駆動装置です。

At イニン油圧当社は20年以上にわたり、産業用油圧システムを製造してきました。当社の油圧旋回駆動装置は、堅牢なベアリング、精密に加工されたギア、長時間の連続運転に対応する熱管理システムを備え、こうした要求の厳しい用途向けに特別に設計されています。タービンメンテナンス用の機器をご検討中でしたら、ぜひご要望をお聞かせください。
