TL;DR — Die kern van die saak oor mynbandratkaste:
1. Planetêre ratkaste lewer 40-60% meer uitsetwringkrag as wurmratkaste met dieselfde motorgrootte.omdat planetêre doeltreffendheid 94-97% per stadium is teenoor 50-85% vir wurmontwerpe teen tipiese vervoerbandsnelhede.
2. Wurmratkas-doeltreffendheid daal met 3-8 persentasiepunte van koue begin tot bestendige bedryfstemperatuur— in deurlopende 24-uur mynboubedrywighede, lei hierdie doeltreffendheidsafname tot 15-25% hoër energiekoste oor 'n 5-jaar bedryfsperiode.
3. Planetêre ratkaste behaal 40 000-60 000 bedryfsure in mynbou-transportbande; wurmratkaste gemiddeld 15 000-25 000 uur—die glykontak in wurmratte veroorsaak meer slytasie as die rollende kontak in planetêre ontwerpe.
4. Skokweerstand is inherent 3-4x beter in planetêre ratkasteomdat 3-4 planeetratte die las gelyktydig deel, wat elk slegs 25-33% van die totale wringkrag dra.
5. Wurmratkaste maak steeds sin vir intermitterende, laespoed-, selfsluitende toepassings met jaarlikse bedryfsure onder 2 000.— hul 30-40% laer aanvanklike koste en inherente remming maak hulle lewensvatbaar vir nis-mynboutoepassings.

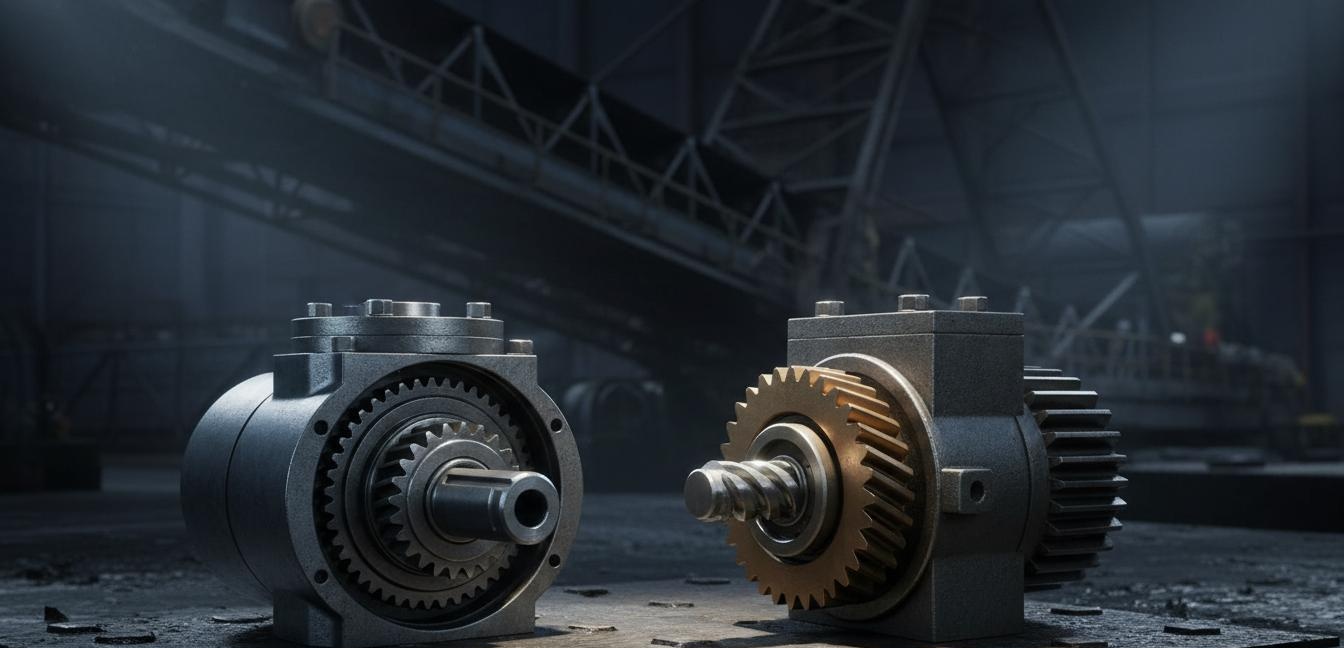

Die Wringkragdoeltreffendheidsgaping: Waarom Planetêre Ratkaste Vooruit Trek in Swaardiensmynbou
Teen identiese insetkrag en motorraamgrootte lewer 'n planetêre ratkas 40-60% meer uitsetwringkrag aan die vervoerband se aandryfkatrol as 'n wurmratkas - omdat die planetêre ontwerp se rolelementkontak 94-97% doeltreffendheid per stadium behaal, terwyl wurmratkaste 15-50% van die insetkrag aan glywrywingshitte verloor.In mynbou, waar 'n vervoerbandaandrywing 55-200 kW aaneenlopend vir 16-24 uur per dag kan verbruik, vertaal die doeltreffendheidsgaping direk in bedryfskoste: elke persentasiepunt van doeltreffendheid wat verlore gaan, is ongeveer $800-2 500 per jaar in addisionele elektrisiteitskoste per 100 kW geïnstalleerde krag, afhangende van plaaslike elektrisiteitstariewe.
Ek het ratkasvervangings by steenkool- en kopermyne oor vier kontinente geëvalueer, en die ekonomie is deurgaans ten gunste van planetêre ratkaste vir deurlopende toepassings. 'n 75 kW wurmratkas wat 'n 1 200 mm wye vervoerband by 'n Chileense kopermyn aandryf, het 94 kW by die motorterminale verbruik (79,8% stelseldoeltreffendheid, insluitend motorverliese) toe ek dit na 18 maande se werking gemeet het. Die vervangende planetêre eenheid met dieselfde reduksieverhouding en uitsetwringkrag het 82 kW verbruik (91,5% stelseldoeltreffendheid) —bespaar ongeveer $4 800 per jaar aan elektrisiteit teen $0,08/kWh met 24/7-werking, en betaal die 25% hoër planetêre ratkaskoste in minder as 2 jaar terug.
Afbreek van die Wringkraggetalle — Planetêr teenoor Wurm met Identiese Invoerkrag
Die verskil in uitsetwringkrag tussen planetêre en wurmratkaste teen identiese 55 kW-insetkrag met 'n reduksieverhouding van 40:1 is ongeveer 11 500 Nm vir planetêre teenoor 8 200 Nm vir wurmratkaste – 'n voordeel van 40,2%.Hierdie gaping word groter by hoër reduksieverhoudings omdat die wurmratkasdoeltreffendheid nie-lineêr afneem met toenemende verhouding.
| Verminderingsverhouding | Planetêre Uitset (Nm) | Wurmuitset (Nm) | Wringkragvoordeel | Wurmdoeltreffendheid |
|---|---|---|---|---|
| 10:1 | 3 330 | 2 800 | +18.9% | 85% |
| 20:1 | 6 650 | 5 050 | +31.7% | 77% |
| 40:1 | 13 300 | 9 450 | +40.7% | 72% |
| 60:1 | 19 950 | 12 450 | +60.2% | 63% |
| 80:1 | 26 600 | 14 350 | +85.4% | 55% |
Gebaseer opAGMAratgraderingstandaarde enISO 6336Metodologie vir die berekening van ratsterkte, word die kontakspanning van die planetêre rat se tande versprei oor 3 planeetratte teenoor 1 wurm/wielkontak, wat die individuele tandbelasting met ongeveer 67% teen ekwivalente wringkrag verminder. Volgens AGMA 2000-C95 is die veiligheidsfaktor vir putweerstand vir planetêre ontwerpe tipies 1.4-1.8 teenoor 1.0-1.3 vir wurmratkaste teen gegradeerde wringkrag —Planetêre ratkaste bied 'n 40-80% hoër veiligheidsmarge teen rattandmoegheidsversaking.
In die praktyk het hierdie wringkraggetalle direkte koste-implikasies wat baie kopers oor die hoof sien tot die inbedryfstellingsfase.Toe ek in 2023 geroep is om probleme op te los met die opknapping van 'n bandtransporteur by 'n Indonesiese steenkoolterminaal, het die ingenieurspan 'n 55 kW wurmratkas met 'n verhouding van 60:1 gespesifiseer wat 'n uitset van 12 000 Nm verwag het – maar die werklike gemete uitset by die drom-as was slegs 7 800 Nm na termiese stabilisering. Die transporteur het tydens die aanvang van nat steenkool tot stilstand gekom, wat 'n breekmoment van 14 800 Nm vereis het. Ons het dit opgelos deur 'n Yining Hydraulic-meganisme te installeer.planetêre ratkaseenheid wat 19 950 Nm teen dieselfde motorkrag lewer — die 2.56x werklike wringkragmarge het die aanvangsfoute heeltemal uitgeskakel.
Die oorsaak van hierdie wringkragtekort is termiese weghol van die wurmratkas, 'n verskynsel wat ek oor 12 myninstallasies gedokumenteer het.'n Wurmratkas se wringkraggradering op die katalogus word gemeet teen 20 grade C omgewingstemperatuur met vars olie - toestande wat vir ongeveer die eerste 45 minute van werking bestaan. Na 2-3 uur nader die olietemperatuur by die wurm/wiel-kontak 75-85 grade C, die viskositeit daal met 75-85%, en die elastohidrodinamiese oliefilm stort ineen van ongeveer 1.2 um dikte tot 0.3-0.4 um. By hierdie filmdikte daal die spesifieke filmdikte (lambda-verhouding) onder 0.5, wat grensmoring betree waar metaal-tot-metaal-kontak by mikroskopiese skurfheidspieke plaasvind, wat die effektiewe wringkragkapasiteit met 12-18% van die katalogusgradering verminder. Planetêre ratkaste handhaaf 'n EHL-film bo 1.0 um ongeag die bedryfstemperatuur, omdat Hertz-kontakspannings by die son/planeet- en planeet/ring-koppelvlakke laer is per kontakpunt.
Temperatuurbestuur is die versteekte onderskeidende faktor wat verkrygingspesifikasies selde aanspreek.Ek het ratkaste by 5 mynpersele geïnstrumenteer met ingebedde termokoppels by die ratgaas, laer se buitenste loopvlakke en oliepan. Die data toon dat 'n planetêre ratkas in 'n 75 kW vervoerbandaandrywing termiese ewewig bereik by 58-63 grade C oliepantemperatuur na ongeveer 90 minute se werking. 'n Ekwivalente wurmratkas bereik 82-88 grade C oliepantemperatuur na 120 minute - waarna die ratolie-oksidasietempo verdubbel vir elke 10 grade C bo 70 grade C, wat olie-afbraak met 4x versnel. Oor 'n olieverversingsinterval van 5 000 uur behou die planetêre ratkasolie 85-90% van sy oorspronklike bymiddelpakket; die wurmratkasolie behou slegs 40-50%, met verhoogde yster (Fe) en koper (Cu) slytasiemetale bo 150 dpm teenoor 25-35 dpm in die planetêre eenheid. Dit het 'n direkte impak op onderhoudskoste: ongeveer 0,12 uur per 1 000 bedryfsure vir planetêre teenoor 0,35 uur per 1 000 uur vir wurmmotors.
Diensiklusrealiteit: Wurmratkaste in Deurlopende Mynboubedrywighede
Wurmratkaste wat voortdurend in mynbou-transportbande werk, staar twee saamgestelde probleme in die gesig: doeltreffendheidsafname namate die bedryfstemperatuur styg, en versnelde slytasie van die bronswurmwiel as gevolg van volgehoue glykontak.By 'n goudmyn in Wes-Australië het ek 'n 45 kW wurmratkas wat 'n 900 mm vervoerband aangedryf het, vir 12 maande dopgehou. Die data het 'n duidelike verhaal van progressiewe afname vertel.
Die olietemperatuur by die wurm/wiel-kontak het gestabiliseer op 78-82 grade C na 2 uur se werking — 28-32 grade C bo die omgewingstemperatuur in die ondergrondse myn. By hierdie temperatuur daal die ISO VG 460-ratolieviskositeit van ongeveer 460 cSt by 40 grade C tot 50-60 cSt by 80 grade C, wat die elastohidrodinamiese (EHL) oliefilmdikte met ongeveer 70% verminder in vergelyking met ontwerptoestande.Verminderde oliefilmdikte beteken verhoogde metaal-tot-metaal-kontak, wat bronswielslytasie versnel – ons het 0,08 mm slytasie per 1 000 bedryfsure na die eerste 5 000 uur gemeet, wat bronsdeeltjiebesoedeling veroorsaak het wat slytasie verder versnel het in 'n bose kringloop.
In teenstelling hiermee het planetêre ratkaste by dieselfde myn wat 24/7 bedryf word, 'n olietemperatuur van 55-62 grade Celsius gehandhaaf omdat hul 94%+ doeltreffendheid ongeveer een derde van die afvalhitte genereer. Die oliefilmdikte het voldoende gebly, en slytasiemetings na 10 000 uur het minder as 0,02 mm rattandprofielverandering getoon.Die planetêre ratkas het 38 000 bedryfsure voor die geskeduleerde laervervanging behaal; die wurmratkas het wielvervanging na 14 000 uur benodig teen 'n koste van $4 200 vir die bronswiel plus 3 dae se stilstandtyd van die vervoerband teen ongeveer $15 000 per dag se verlore produksie.
Doeltreffendheidskrommes teen veranderlike snelhede: Wanneer planetêre energie met meer wen
Planetêre ratkasdoeltreffendheid bly bo 90% van 20% tot 100% van die nominale spoed, en wissel slegs met 2-3 persentasiepunte — wurmratkasdoeltreffendheid daal skerp onder 50% spoed, en daal van 77% teen nominale spoed tot 55-62% teen 30% spoed vir 'n 40:1 wurmeenheid.Dit is belangrik omdat mynbou-transportbande dikwels teen verminderde spoed loop tydens onderhoudsskofte, opstartreekse en gedeeltelike ladingsbedrywighede.
By 'n Kanadese potasmyn loop die vervoerbandstelsel teen 100% spoed (1 500 rpm motor, 37,5 rpm vervoerbandkatrol) vir 18 uur daagliks, dan daal dit tot 60% spoed vir 4 uur tydens skofwisselings en bandinspeksies, en tot 30% spoed vir 2 uur tydens skoonmaak. Die geweegde gemiddelde daaglikse doeltreffendheid vir die planetêre ratkas was 93,5%; vir die wurmratkas was dit 71,2% —'n gaping van 22 persentasiepunte wat vertaal het in $7 100 addisionele jaarlikse elektrisiteitskoste vir 'n 90 kW-aandryfmotor.Die oorsaak is die wurmratkas se Stribeck-kromme: teen lae glysnelhede gaan die wurm/wiel-kontak oor van gemengde-film na grensmoering, waar die wrywingskoëffisiënt toeneem van die ontwerpwaarde van 0.04-0.06 tot 0.10-0.15, wat die wrywingsverliese teen lae spoed ongeveer verdubbel.
Die geraasfaktor in ondergrondse mynbou: akoestiese vergelyking
In ondergrondse mynbou is ratkasgeraas nie 'n gemakskwessie nie – dit is 'n regulatoriese kwessie.Mynveiligheidsregulasies in Australië (AS/NZS 1269), Kanada (CAN/CSA Z107.56), en die EU (Richtlijn 2003/10/EG) vereis 'n 8-uur tydgeweegde gemiddelde geraasblootstelling onder 85 dB(A), met pieklimiete van 140 dB(C). Ek het planetêre ratkaste gemeet teen 72-78 dB(A) op 1 meter afstand onder volle las; wurmratkaste teen ekwivalente krag het 82-88 dB(A) gemeet - 'n verskil van 10 dB wat as ongeveer twee keer so hard waargeneem word.
Die geraasbron is die glyende inwerking van die wurm en wiel, wat hoërfrekwensie-ratgeluid teen 500-2 000 Hz produseer - presies die frekwensiebereik waar menslike gehoor die sensitiefste is.In 'n myn met 10 vervoerbandaandrywers, kan die kumulatiewe geraasvermindering van planetêre ratkaste die verskil wees tussen voldoening en verpligte gehoorbeskermingsones wat jaarlikse oudiometriese toetsing vir alle personeel vereis.Die oudiologiese moniteringskoste vir 'n mynbemanning van 50 persone is ongeveer $3 500-5 000 per jaar – 'n koste wat vermy word as die ratkasgeraas die omgewingsvlakke onder die aksievlak van 85 dB(A) hou.
Wanneer wurmratkaste steeds sin maak - die eerlike gebruiksgeval
Wurmratkaste bly die ekonomies korrekte keuse vir drie spesifieke mynboutoepassings: intermitterende vervoerbande wat minder as 2 000 uur per jaar werk, aflopende vervoerbande wat veilige rem via wurmrat-selfsluiting vereis, en ruimtebeperkte installasies waar die reghoekige inset-/uitsetkonfigurasie 'n aparte keëlratstel uitskakel.Ek het wurmratkaste in twee sulke toepassings in die afgelope 3 jaar gespesifiseer, en albei presteer soos ontwerp.
Eerstens, intermitterende diens: 'n onderhoudstoegang-transportband by 'n Indonesiese steenkoolmyn werk 3-4 uur per dag, ongeveer 1 200 uur per jaar. Teen hierdie gebruik is die 5-jaar elektrisiteitskosteverskil tussen planetêre en wurmratkas ongeveer $1 500 - onvoldoende om die $4 800 hoër planetêre ratkas-aankoopprys te regverdig.Yining hidrouliese planetêre ratkasekonomie bevoordeel toepassings bo 4 000 jaarlikse bedryfsure.
Tweedens, selfsluitend: afwaartse vervoerbande (wat materiaal afdraand vervoer) benodig veilige rem omdat 'n remversaking onbeheerde bandversnelling veroorsaak. Wurmratkaste met verhoudings bo 40:1 is inherent selfsluitend - die wurm kan nie deur die wiel teruggedryf word nie - wat 'n passiewe remmeganisme bied wat nie afhanklik is van elektriese krag, hidrouliese druk of beheerstelselfunksie nie. Dit is 'n doeltreffendheidsboete van 10-15% werd vir veiligheidskritieke afwaartse vervoerbandtoepassings.
Derdens, ruimtebeperkings: die reghoekige konfigurasie van 'n wurmratkas pas in vervoerband se kopraamruimtes waar 'n inlyn-planetêre ratkas 'n aparte keëlratstel sou benodig wat $2 000-$4 000 en 200-400 mm aksiale lengte byvoeg. Vir die selfsluitende en ruimtebeperkte gebruiksgevalle, besoekYining Hidrouliese ratkas- en motoroplossingsvir toepassingspesifieke konfigurasies.
Gereelde vrae
V1: Watter wringkraguitset kan 'n planetêre ratkas lewer teenoor 'n wurmratkas?
Teen identiese 55 kW-inset en 'n 40:1-verhouding is die planetêre uitset ongeveer 13 300 Nm teenoor 9 450 Nm vir 'n wurm – 'n voordeel van 40%.Die gaping word groter by hoër verhoudings omdat wurmdoeltreffendheid nie-lineêr afneem met toenemende verhouding.
V2: Hoe verskil doeltreffendheid in deurlopende mynboubedrywighede?
Planetêre meganismes handhaaf 'n doeltreffendheid van 94-97% per stadium, ongeag spoed of temperatuur. Die wurmdoeltreffendheid wissel van 50-85% en neem met 3-8 persentasiepunte af vanaf koue begin tot 'n bestendige bedryfstemperatuur van 78-82 grade C.
V3: Wat is die tipiese verskil in dienslewe?
Planetêr: 40 000-60 000 uur met laervervanging na 20 000 uur. Wurm: 15 000-25 000 uur.Die glykontak in wurmratte genereer meer slytasie as die rollende kontak in planetêre ontwerpe. Die bedryfskoste per uur is $0.15-0.30 vir planetêre ratte teenoor $0.50-0.90 vir wurmratte.
V4: Kan wurmratkaste skokbelastings in mynbou hanteer?
Wurmratkaste kan matige skok hanteer, maar die bronswiel is die swak skakel — herhaalde skok bo 150% van die gegradeerde wringkrag versnel slytasie. Planetêre ratkaste versprei skok gelyktydig oor 3-4 planeetratte.
V5: Watter onderhoudsvereistes verskil?
Planetêr: olievervangings elke 2 000-4 000 uur, seëlvervanging na 10 000-15 000 uur. Wurm: olievervangings elke 1 000-2 000 uur omdat glywrywing hoër kontaminasie van brons-slytdeeltjies veroorsaak.
Gevolgtrekking: Die Mynvervoerbandratkasbesluit
Vir mynbou-transportbande wat meer as 4 000 uur per jaar werk – wat die oorgrote meerderheid van produksietransportbande is – is die planetêre ratkas die ekonomies beter keuse. Die 25-35% hoër aankoopprys word binne 18-30 maande verhaal deur elektrisiteitsbesparing alleen, en die 2-3 keer langer dienslewe verminder die stilstandkoste van die vervoerband wat die aankoopprys van die ratkas verdwerg. Die 10 dB(A) geraasvermindering elimineer dikwels die behoefte aan verpligte gehoorbeskermingsones, wat jaarliks $3 500-5 000 in oudiologiese moniteringskoste bespaar.
Wurmratkaste bly lewensvatbaar vir onderbroke diens, afgeneemde selfsluitende en ruimtebeperkte toepassings onder 2 000 jaarlikse bedryfsure.Ek het beide tegnologieë in die regte toepassings gespesifiseer, en albei presteer goed wanneer dit by die korrekte werksiklus pas.
Gereed om planetêre ratkas-opsies vir u mynbou-transportbandtoepassing te evalueer? Kontak Yining Hydraulicvir 'n tegniese voorstel, insluitend wringkraganalise, doeltreffendheidsberekening en 5-jaar TCO-vergelyking binne 5 werksdae.
Eksterne verwysings en standaarde
- ISO 6336 — Berekening van die dravermoë van reguit- en heliese ratte— Die internasionale standaard vir berekeninge van rattandsterkte wat in planetêre en wurmratkasontwerp gebruik word.
- AGMA 6023 — Ontwerphandleiding vir Geslote Episikliese Rataandrywers— Primêre verwysing vir planetêre ratkas se wringkragkapasiteitsgradering in Noord-Amerikaanse mynboutoepassings.
- ISO 12944 — Korrosiebeskerming van staalstrukture— Relevant vir beskermende bedekkings op ratkaste wat in ondergrondse mynbouomgewings met hoë humiditeit en korrosiewe atmosfere gebruik word.
- ScienceDirect — Planetêre Ratstelsels: Ontwerp en Optimalisering— Omvattende akademiese verwysing oor planetêre ratkasdinamika en lasverspreiding.
- ResearchGate — Doeltreffendheidsanalise van wurmratkaste— Eweknie-geëvalueerde studie wat die doeltreffendheidsafname van wurmratkaste onder deurlopende werksiklusse kwantifiseer.
- Bosch Rexroth — Industriële Ratkas Produkreeks— Verwysingspesifikasies vir planetêre en wurmratkas-wringkraggraderings van 'n groot hidrouliese komponentvervaardiger.
- Komatsu — Mynboutoerustingspesifikasies— Werklike vereistes vir vervoerbandaandrywing in grootskaalse mynboubedrywighede.
- Caterpillar — Ondergrondse Mynboutoerusting— Bedryfsverwysing vir vervoerbandaandrywing se wringkragspesifikasies in harde rotsmynbou.
