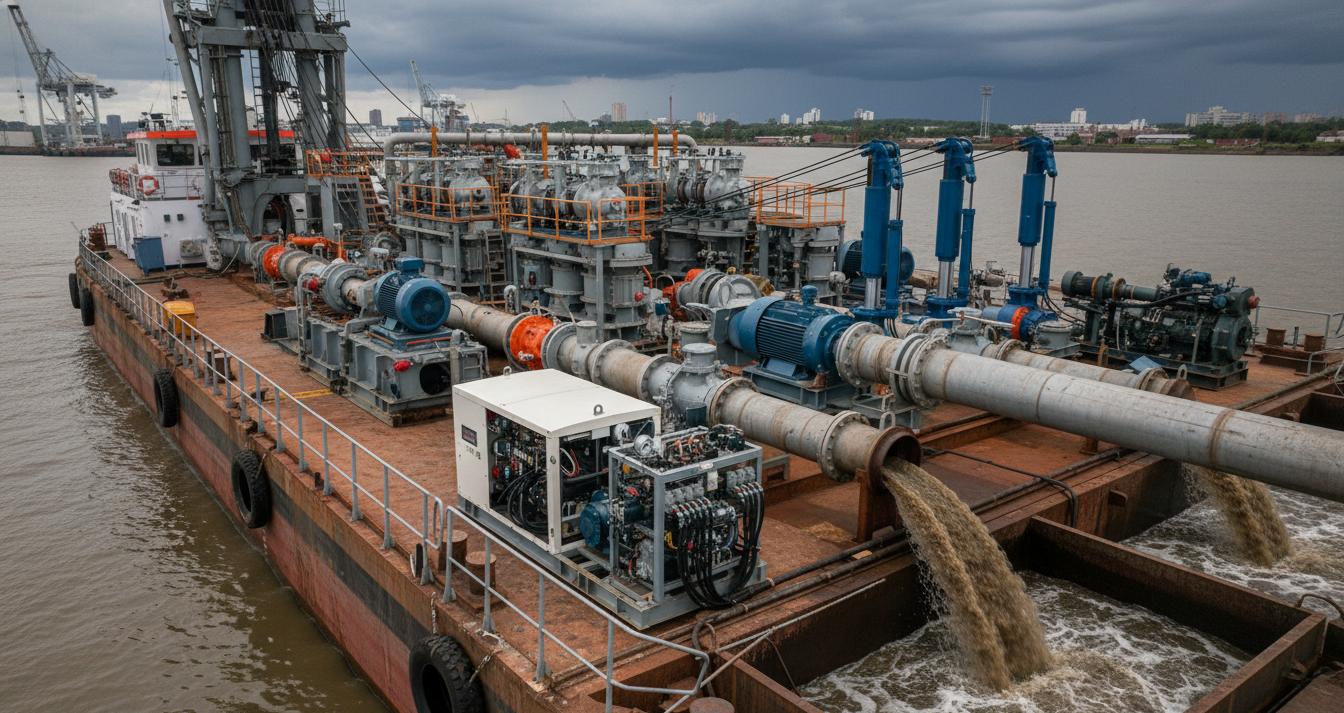

Hoe om 'n hidrouliese stelsel vir baggerwerk te spesifiseer: 120m³/h tot 1000m³/h kapasiteitsreeks

Waarom baggerhidrouliese stelsels van die mees veeleisende industriële toepassings is

Baggerhidrouliese stelsels staar 'n unieke kombinasie van deurlopende hoëkragwerking, blootstelling aan skuurslyk en koördinasie met veelvuldige aandrywings in die gesig wat byna elke ander industriële hidrouliese toepassing oortref.'n Enkele sleep-suighopperbagger (TSHD) benodig tipies 500-2 000 kW hidrouliese krag, versprei oor die baggerpompaandrywing, snyer- of sleepkopaandrywing, swaailiere, spuitwa-silinders en straalwaterpomp. Al hierdie moet gelyktydig in 'n soutwateromgewing werk met 24/7-diensiklusse wat 2-4 weke aaneen duur.

In my 15 jaar se spesifisering van hidrouliese stelsels vir baggerprojekte – van 120 m³/h onderhoudsbaggertuie wat in Chinese binnelandse waterweë werk tot 1 000 m³/h kapitaalbaggerstelsels wat in Suidoos-Asiatiese hawe-uitbreidingsprojekte ontplooi word – het ek drie eienskappe geïdentifiseer wat baggerwerk uniek veeleisend maak.Eerstens, skuur.Slyk met 'n vastestofkonsentrasie van 15-30% teen 4.5 m/s tree op soos vloeibare skuurpapier op elke interne oppervlak van die pomp. Standaard hidrouliese pompe sonder verharde slytplate en keramiekbedekte suiers hou 800-1 200 uur in sanddiens voordat die doeltreffendheid onder 85% daal.Tweedens, hitteverwerping.'n Baggerpompaandrywing van 500 kW wat teen 82% hidrouliese doeltreffendheid werk, verwerp 90 kW hitte voortdurend — wat 'n oliekoelerkapasiteit van 35-45 kW vereis (die res verdwyn deur pype en reservoir) en 'n reservoirvolume van ten minste 3× pompvloeitempo om die verblyftyd vir lugvrystelling en verkoeling te handhaaf.

Derdens, koördinering tussen verskeie dryfvere.Die baggerpomp, snyer en swaailiere moet gelyktydig werk terwyl presiese spoedverhoudings gehandhaaf word. As die swaailierspoed met 10% daal terwyl die snyer volle krag behou, raak die snyertande te diep in, wat die snyermotor laat stilstaan ​​en 'n herstelproses van 15-30 minute veroorsaak.Dit vereis lasgevoelige proporsionele beheer op alle aandrywers, nie eenvoudige pomp-en-klep-reëlings met vaste verplasing nie.SienYining Hidrouliese baggerstelselsvir gekoördineerde konfigurasies met verskeie aandrywers.

Kapasiteitskeuselogika: Van 120m³/h Onderhoud tot 1000m³/h Kapitaalbaggerwerk

Baggerkapasiteit bepaal direk die totale hidrouliese krag, pyplyndeursnee en stelselargitektuur.Die kapasiteitsreekse volg 'n rowwe mag-van-twee-progressie, want elke verdubbeling van die vloeitempo vereis ongeveer 3x die hidrouliese krag (as gevolg van die kubieke verhouding tussen pyplynsnelheid en wrywingsverlies).

Die kapasiteitsdiktaatreël wat ek gebruik:Onderhoudsbaggerwerk (die verwydering van 0.5-1.5m opgehoopte slik uit onderhoude kanale) benodig 120-300m³/h — 'n enkele dieselenjin wat een hoofpomp en twee hulppompe deur 'n splitratkas aandryf. Medium kapitaalbaggerwerk (die skep van nuwe kanale of die verdieping van bestaande hawens met 2-5m) vereis 300-600m³/h — tweelingenjins, een toegewy aan die baggerpomp, die tweede wat die snyer- en lierhidroulika aandryf. Groot kapitaalbaggerwerk (skepping van hawekom, landherwinning) vereis 600-1 000m³/h+ — 'n verspreide hidrouliese stelsel met verskeie enjins met toegewyde pompe per funksie en oorbodige verkoelingskringe.

Vir volledige baggerstelselontwerpe, sienYining hidrouliese pompreeksvir drukgekompenseerde en lasgevoelige opsies.

Pompdruk- en vloeiberekening: Die hidrouliese kragformule vir die dryfstelsel se groottebepaling

Die fundamentele hidrouliese kragvergelyking vir baggerwerk is P = (Q × H × ρ × g) / (η_totaal × 3 600 000) waar Q die vloeitempo in m³/h is, H die totale dinamiese druk in meter is, ρ die digtheid van die slurry is (tipies 1 100-1 300 kg/m³, afhangende van die vastestofkonsentrasie), g 9,81 m/s² is, en η_totaal die gekombineerde doeltreffendheid van die hidrouliese pomp (0,88-0,92) × meganiese transmissie (0,95-0,97) × baggerpompwaaier (0,75-0,85) is.

Totale dinamiese kop (H) het vier komponente:statiese hysbak (vertikale afstand vanaf wateroppervlak na afvoerpunt), wrywingsverlies in pyplyn (Darcy-Weisbach: h_f = f × L/D × v²/2g waar f ≈ 0.015-0.025 vir slurry), snelheidsdrukhoogte (v²/2g, tipies weglaatbaar teen 0.3-0.6m), en afvoerdruk (tipies 1-3m om die afvoerpyp se uittree-energie te oorkom). Vir 'n 500m pyplyn van DN200 teen 4.5 m/s met 1.2 SG-slurry: h_f ≈ 0.018 × 500/0.2 × 4.5²/(2×9.81) ≈ 46.5m. Met 5m statiese hysbak + 46.5m wrywing + 2m afvoer = 53.5m totale hoogte.

Werklike voorbeeld — 500m³/h medium sandbaggerwerk:Q=500m³/h, H=53.5m, ρ=1 200 kg/m³, η_totaal=0.82 (hidroulies) × 0.96 (meganies) × 0.80 (baggerpomp) = 0.63. P = (500 × 53.5 × 1200 × 9.81) / (0.63 × 3 600 000) = 315.4 × 10^6 / 2.268 × 10^6 ≈ 139 kW by die dieselenjin se uitsetas. Voeg 30 kW by vir snyeraandrywing, 15 kW vir swaailiere, 10 kW vir straalpomp, 5 kW vir kontroles en beligting = ongeveer 199 kW totale geïnstalleerde krag. Kies 'n 250 kW dieselenjin vir 'n werksmarge van 25%.

Snyer-aandrywing Hidrouliese Stelsel: Motorkrag vir Verskillende Grondweerstande

Die grootte van die hidrouliese motor vir die snyeraandrywing hang hoofsaaklik af van die grondtipe en die deursnee van die snyerkop.Die empiriese snyerkragformule wat ek na 15 jaar se baggerprojekte gebruik, is: P_snyer = k_c × D² × v_swing × S_u, waar k_c die grondkoëffisiënt is (0.02-0.04 vir los sand, 0.04-0.06 vir slik/klei, 0.06-0.10 vir stywe klei, 0.10-0.20 vir swak rots, 0.20-0.35+ vir bekwame rots), D is die snyerdeursnee in meter, v_swing is die swaaispoed in m/s, en S_u is die ongedreineerde skuifsterkte in kPa (of ekwivalent vir nie-kohesiewe gronde).

Die motor moet ook stilstandwringkrag hanteer — wanneer die snyer 'n onverwags harde laag tref en tydelik ophou draai.Ek spesifiseer snyermotors met 'n 2.0-2.5× gegradeerde wringkrag-stallingsvermoë en 'n kruispoort-aflosklep wat op 110% van maksimum deurlopende druk gestel is. Dit laat die snyer veilig toe om te stilstand sonder meganiese skade, waarna die operateur die rotasie kortliks omkeer en weer inskakel.Yining hidrouliese suiermotorsverskaf die hoë stallewringkrag-eienskappe wat benodig word vir baggersnyer-aandrywers.

Slang- en pyplyngroottes: Vermy drukverliese wat produksietempo verlaag

Pyplyndiameter is die enkele belangrikste besluit in die ontwerp van hidrouliese baggerstelsels, want dit beïnvloed beide die stelseldruk (en dus brandstofverbruik) en die produksietempo (deur middel van slyksnelheid).'n Ondermaatse pyplyn kos brandstof — 'n 10% te klein deursnee verhoog wrywingsverlies met ongeveer 46% (drukverlies ∝ 1/D^5). 'n Oormaatse pyplyn verhoog kapitaalkoste en vereis hoër snelheid om te verhoed dat vaste stowwe sak.

Die kritieke snelheid vir die vervoer van slykis die minimum vloeisnelheid wat vaste stowwe in suspensie hou. Vir sanddeeltjies (d50 = 0.2 mm), kritieke snelheid V_crit ≈ 3.5-4.0 m/s. Vir slik (d50 = 0.02 mm), V_crit ≈ 2.5-3.0 m/s. Onder V_crit begin vaste stowwe by die pypbodem sak, wat die effektiewe dwarssnit progressief verminder totdat die pyplyn prop — 'n toestand wat omgekeerde pomp vereis om skoon te maak, wat 2-6 uur se verlore produksie kos.

Berekening van pyplynwrywingsverlies vir 'n 500m DN200 pyplyn teen 4.5 m/s:ΔP = f × (L/D) × (ρ×v²/2). Met f=0.018 (slurrywrywingsfaktor, 15-20% hoër as water as gevolg van vastestofinteraksie), L=500m, D=0.2m, ρ=1 200 kg/m³, v=4.5 m/s: ΔP = 0.018 × 2 500 × (1 200×20.25/2) = 45 × 12 150 = 546 750 Pa ≈ 5.5 bar wrywingsverlies. Voeg 2 bar by vir statiese hefkrag (5m teen 1.2 SG) en 1 bar vir toebehore/kleppe = 8.5 bar ontladingsdruk by die pomp.Dit is die getal wat die aandrywingskrag van die baggerpomp en die keuse van hidrouliese motor bepaal.BesoekYining Hidrouliese baggerstelselkonfigurasiesvir voorafberekende pyplynverliestabelle.

Stelselkonfigurasie: Ooplus vs Geslote Lus vir Baggerwerk

Die fundamentele argitektoniese besluit in die ontwerp van hidrouliese stelsels vir baggerwerk is ooplus teenoor geslote lus – en die korrekte antwoord wissel volgens funksie.

Ooplus (pomp trek uit reservoir, vloeistof keer terug vir verkoeling):Verkieslik vir snyeraandrywers omdat die snyer intermitterend werk (betrek 40-60% van die siklustyd tydens swaai, vryloop tydens herposisionering), wat die reservoir toelaat om termiese las te buffer. Ook verkieslik vir swaailiere wat rigtingbeheerkleppe gebruik vir vorentoe/agtertoe en spoedmodulasie. Voordele van ooplus: eenvoudiger filtrasie (volvloei-terugvoerfilter vang slytasiedeeltjies voordat hulle die pomp bereik), makliker verkoeling (terugvoervloeistof gaan deur die hitteruiler) en laer koste (standaard rigtingkleppe).

Geslote lus (verseëlde pomp-motor-kring met laaipomp):Verkieslik vir baggerpompaandrywers wat aaneenlopend by die ontwerppunt werk vir 4-12 uur per skof. Voordele van geslote lus: 5-8% beter doeltreffendheid (geen rigtingklepverliese nie), kompakte reservoir (slegs 1.5× kringvolume teenoor 3× vir oop lus), en presiese spoedbeheer via pomp se swaaiplaathoek eerder as klepverstoring.Die verskil in doeltreffendheid is beduidend: teen 500 kW deurlopende werking, 7% doeltreffendheidswins = 35 kW minder hitte wat afgeweer word = ongeveer 15 liter/uur minder dieselverbruik = ongeveer $4.50/uur brandstofbesparing teen industriële dieselpryse.

My standaardkonfigurasie vir 300-600m³/h baggermasjiene:Geslote lus vir baggerpompaandrywing (enkele aksiale suierpomp met veranderlike verplasing, 250-500 cm³/rev, 350 bar deurlopend), oop lus vir snyeraandrywing (vaste verplasingpomp met proporsionele rigtingbeheer, 150 bar maks), oop lus vir swaailiere (laswaarnemende veranderlike pomp, 220 bar), en 'n toegewyde ratpomp vir straalwater en hulpfunksies.Yining hidrouliese pomp katalogusbied oop- en geslote-luskonfigurasies vir alle kapasiteitsreekse.

Gevalverwysing: Tipiese 500m³/h Sleepsuig-hopperbaggerkonfigurasie

'n 500m³/h TSHD verteenwoordig die mees algemene baggerstelselkonfigurasie en dien as 'n nuttige verwysing vir hidrouliese stelselspesifikasie.Gebaseer op 'n projek wat ek in 2024 vir 'n Suidoos-Asiatiese hawe-operateur voltooi het, is hier die werklike stelselkonfigurasie:

Kragbron:Enkele 650 kW dieselenjin teen 1 800 opm wat 'n splitratkas met drie kragaftakkerblokkies aandryf.Baggerpomp-aandrywing (geslote lus):450 kW veranderlike-verplasing aksiale suierpomp (500 cm³/rev teen 350 bar) wat 'n vaste-verplasing hidrouliese motor (2 500 cm³/rev, 280 bar deurlopend) direk gekoppel aan die baggerpomp se waaieras aandryf. Pompspoed 0-350 rpm, slurryproduksie 450-550 m³/h in medium sand teen 45 m totale druk.Snyer-aandrywing (ooplus):55 kW veranderlike-verplasingspomp (160 cm³/rev, 250 bar) wat 'n 500 cm³/rev suiermotor deur 'n 3.5:1 planetêre ratkas aandryf. Snyspoed 0-35 rpm teen 15 000 Nm piekwringkrag.Swaailiere (ooplus, laswaarneming):75 kW veranderlike pomp wat twee 315 cm³/rev motors met veilige multi-skyfremme voed, wat 80 kN lyntrekkrag teen 0-25 m/min lewer.

Verkoeling:Buis-en-skil-hittewisselaar met 'n hitteverwerping van 120 kW, seewaterverkoel, met dupleks-sieve vir deurlopende werking sonder afskakeling vir skoonmaak. Reservoir: 2 500 liter met 60-mikron volvloei-terugvoerfiltrering en 10-mikron nierlus-poleerkring.Beheerstelsel:CANbus J1939 netwerkbeheerders met 'n operateur-aanraakskerm wat pompdruk, motorsnelhede, temperature en produksietempo vertoon, bereken vanaf vloeimeter- en digtheidsmeter-insette.Kontak Yining Hydraulicvir volledige stelselvoorstelle wat volgens u baggerprojekspesifikasies aangepas is.
